TBI 滚珠丝杆 预压扭矩

发布时间:2022-07-28 点击数:83

预压扭矩

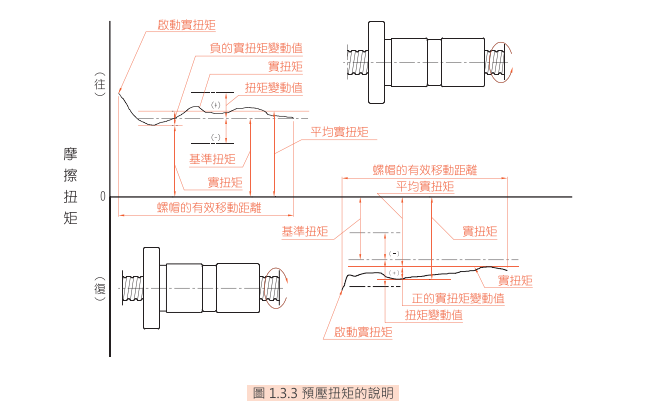

转动有施予预压之滚珠螺杆时,产生之预压扭矩用于如图1.3.3所示。而预压扭矩变动率的容许范围大致上是以JIS规格为基准,如表1.3.7所示。

用语之意义

(1)预压

为求消除螺杆的间隙增大螺杆之刚性而将一组大一号的钢珠(约20)填入螺帽内,或者使用在螺杆轴方向互相施予移位的两个螺帽而产生的螺杆内部的作用力。

(2)预压动扭矩

依所定之预压加诸于滚珠螺杆后,在外部无负载的状态下,连续转动螺杆轴或者螺帽所需之动扭矩谓之。

(3)基准扭矩

作为目标所设定的预压扭矩图1.3.3之(1)。

(4)扭矩变动值

作为目标所设定的预压动扭矩的变动值。取相对于基准扭矩的正或负值。

(5)扭矩变动率

相对于基准扭矩的变动值的比率。

(6)实扭矩

滚珠螺杆的实测预压动扭矩。

(7)平均实扭矩

螺纹部有效长度内;使螺帽做往返运动所测得之实扭矩最大与最小值的算数平均值。

8实扭矩变动率

螺纹部有效长度内;使螺帽做往返运动所测得之实扭矩最大变动值,最小值取相对与实扭矩的正或负值。

9实扭矩变动率
