TBI精度设计

发布时间:2022-07-19 点击数:72

精度设计

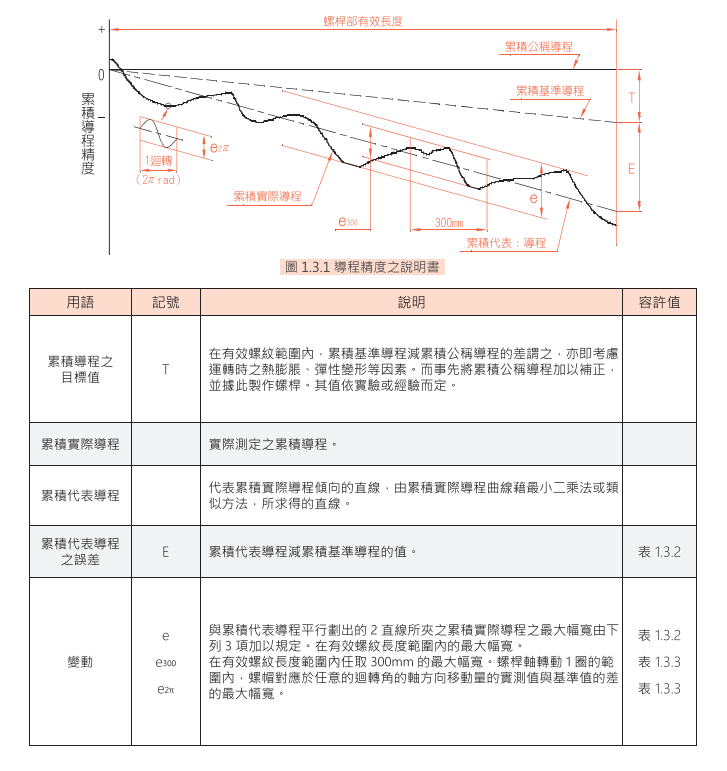

精密滚珠螺杆(C0级~C5级)的导程精度,以JIS规格为基准,并有四个特殊项目(E,e,e300.e2π)加以规定。各特性之定义与容许值如图1.3.1及表1.3.1~1.3.3所示。一般用滚珠螺杆C7,C10之累积导程误差,则仅以在有效螺纹长度范围内任取300mm的最大宽幅的误差容许值,和表1.3.3之e300加以规定,各为0.05mm及0.21mm。
